четверг, 12 января 2012 г.

Некоторые аппараты на принципе ПВНК ,техническая документация,технологии,патенты

Циклограмма работы ПВНК

Котел- генератор огнвой
Patent RU.LV (Karpenko)

паром по сосулькам и ледяным пробкам


  Парогенераторы ПВНК-П
Patent RU.LV (Karpenko)




Чистка паром является одним из наиболее универсальных способов очистки
различных поверхностей и материалов, доступных сегодня. Паровые аппараты
 легко вписываются в различные условия эксплуатации и могут применяться в самых разных сферах человеческой деятельности. Аппараты этого класса имеют высокую надежность и долговечность благодаря тому, что в них нет трущихся поверхностей, вращающихся или движущихся деталей, а все рабочие элементы выполнены из нержавеющей стали. Паровой пистолет этого аппарата  способен создать тонкую проникающую струю пара повышенного давления  и очистить самые сложные и недоступные другим способам поверхности.
Температура струи пара  промышленного  очистителя, предназначенного для чистки металлических  поверхностей,   может достигать очень высокого уровня- до 180 ° C. При такой  супер-высокой температуре растворяется и размягчается  любая грязь, которая накапливается на поверхности различных деталей и узлов.  Эти аппараты отличаются более высоким уровнем давления , чем их коммерческие (бытовые) аналоги.Коммерческие паровые аппараты  создают давление не более  4 бар. При таком давлении невозможно добиться достаточной температуры и производительности, необходимой для очистки деталей и узлов машин. Для этих целей, промышленные потребители должны использовать пар с более высоким давлением.
При таких параметрах  промышленные очистители имеют производительность в два раза большую (200%) , чем с помощью стандартного бытового аппарата. Такая высокая плотность пара увеличивает производительность, ускоряя процесс очистки. Это идеальный вариант для промышленных условий самого широкого диапазона. И чтобы обеспечить непрерывный цикл очистки паром на больших площадях, аппараты ПВНК-П обеспечивают автоматический набор воды по мере ее расходования..
При совместном использовании ПВНК-П и пылесоса отпадает необходимость в очистке поверхностей полотенцем или щеткой после применения пара на поверхности. .
Традиционные методы очистки требуют добавления химических моющих и  дезинфицирующих средств для дезинфекции поверхностей.Однако, в случае использования ПВНК-П  струя высокотемпературного пара заменяет моющие и дезинфицирующие  средства и обеспечивает надежную санитарную обработку. Таким образом, струя высокотемпературного пара обеспечивает уничтожение  до 99,9% бактерий.
      Парогенераторы ПВНК имеют несколько модификаций, зависящих от их назначения и применения.
      Парогенератор ПВНК-ПБ. Парогенератор бытового применения, сочетающий в себе  функции парового котла, пароводяного насоса и дистиллятора. Снабжен электродным нагревателем со ступенчатой регулировкой мощности Может работать, как от однофазной, так от трехфазной сети.
Мощность нагревателя от 3 до 10кВт. .Давление до 6 атм.,
Температура до 160 град.
Кроме чистки и дезинфекции  используется  для удаления ледяных пробок из размороженных труб и так же для уничтожения насекомых (муравьев, тараканов и пр.) в местах их скопления. Может использоваться в качестве насоса –нагревателя для автономного квартирного отопления. Автоматика аппарата обеспечивает поддержание заданного давления, температуры нагреваемой воды или температуры помещение при эксплуатации в качестве отопительной системы.
Парогенератор ПВНК-ПП промышленного применения.
ПВНК-ПП предназначен для использования на производственных площадях, коммунальном хозяйстве, в сфере общепита ,для выработки пара в саунах. Он содержит рабочий блок, аналогичный ПВНК-ПБ, размещен на подвижной платформе, снабженной набором насадок и приспособлений для чистки автомашин, мойки полов, уничтожения сорняков .Питание-сеть 220/380 В
Мощность -3-10 кВт
Давление пара-до 10 атм.
Температура пара до 180 град С.
Снабжен автоматическим устройством защиты от повышенного давления
Забор воды- автоматический
Мойка полов паровой шваброй
   Парогенератор ПВНК-ПО огневой.
то малогабаритный парогенератор бытового назначения, работающий от источника открытого огня- газ, бензин, керосин, уголь, и в частности в комплекте с портативным примусом «Шмель».При использовании примуса «Шмель» мощность такого парогенератора составляет 3 кВт. При этом он обеспечивает ту же температуру пара, давление ,что и ПВНК-ПБ.
Естественно, все мы желаем обедать в  чистых и гигиеничных помещениях и аппарат для очистки паром может гарантировать это для любого владельца бизнеса. Это без сомнения, наиболее эффективный вариант, который обеспечивает идеальное решение  очистки  пищевой техники оборудования и посуды, так как он не требует химических моющих средств.
Печи, грили, плиты, холодильники, морозильные камеры, полы и любые поверхностей могут быть подвергнуты тщательной чистке и санитарной обработке с использованием парового аппарата ПВНК-П, что кроме всего прочего позволит сэкономить  воду, время и деньги.
Потенциальные сферы использования
В области  приготовления пищи
Удалять жировые и прочие накопления   с варочных поверхностей, духовок и  решеток вытяжки.
Дезинфицировать места приготовления пищи и обеспечить защиту от бактерий и вирусов.
Чистить плитки и удалять жир на кухне в местах его скопления. Восстанавливать блестящие поверхности  нержавеющей стали без дорогих химических веществ.
Удалять накопившийся  жир из кастрюли и сковородки.
Чистка, освежение  и дезинфекция туалетов
 Чистка и дезинфекция кранов и ручек в местах общественного пользования.
Очистка кафельной плитки, дверей .
Легко проникнуть в трещины и щели для удаления грязи и дезинфекции, что невозможно другими методами очистки.
Чистка и восстановления цвета днищ ванной и душевых кабин.
     В муниципальной сфере.
.           Удаление жевательных резинок с тротуаров и полов
            Чистка тротуарной плитки
            Удаление различных надписей со стен и ограждений
            Удаление сорняков, проросших из-под бордюров и тротуарных плиток.
            Удаление ледяных пробок из водопроводных труб
            Удаление сосулек с крыш
            Мойка окон и витрин

Общественные места, в которых могут  применяться ПВНК-П
· Железнодорожного и автобусного вокзалов
· Торговые центры
· Аэропорты
· Отели
· Ночные клубы
· Сервисные станции
· Молодежные клубы
· Школы и колледжи
· Университеты
· Бары
· Центры досуга
· Борьба с сорняками
В автомобильном сервисе.
-Чистка и дезинфекция салона автомобиля
-Паровая мойка двигателя, удаление масла и грязи высокотемпературной струей высокого давления
-Паровая мойка и чистка колес , кузова .
Чистка ковриков, чехлов, багажников



среда, 11 января 2012 г.

огнемет карманный






Струйная зажигалкаогнемет или средство защиты и спасения?
Тот, кто попадал в экстремальные ситуации на дорогах, в лесу или в безлюдном поле в непогоду, понимает, как важно вовремя и быстро добыть огонь, когда дрова сырые, а пальцы не сгибаются от холода. Или отпугнуть дикого зверя, приблизившегося к вам с неизвестными или вполне понятными намерениями. Да и от недоброго человека в городских безлюдных закоулках  бывает необходимо защититься, не прибегая к холодному или огнестрельному оружию. И исключительно важно вовремя добыть огонь в условиях чрезвычайных ситуаций  при стихийных бедствиях. Для таких целей и была разработана струйная зажигалка ЗС-10(М).
              Струйная зажигалка ЗС-10(М) состоит  из корпуса-рукоятки, в котором крепится клапан, баллончик со сжатым газом и емкость с бензином. При нажатии на на рычаг открывается клапан, и бензин под давлением газа  поступает в сопло,  распыляясь с помощью форсунки. В этот момент срабатывает запал, и распыленный бензин воспламеняется.  Струя горящего бензина вырывается из сопла на расстояние 6- 10 метров. Поскольку бензин не успевает полностью сгореть в воздухе, то часть его продолжает гореть после попадания на объект. Это позволяет одним нажатием на рычаг разжечь костер в любых погодных и ситуационных  условиях  при не самом лучшем качестве дров или хвороста. А так же с расстояние нескольких метров превратить в костер любой горючий предмет.  В крайнем случае, направляя горящую струю на землю, можно обеспечить крат
ковременный костер из горящего бензина. Шум огненной струи, вырывающейся из сопла, и  огненная дорожка на земле надежно защитят от дикого зверя и не только от него.
   Технические характеристики прибора.
Масса-400 грамм
Габариты-120х30х80 мм
Объем заправки бензина-100 мл
Дальность струи огня-6-10 м
.


Электричество от костра




 «Теплоспас»-котел –генератор огневого типа
После удачной реализации изобретения по патенту №11500-LV в виде пароводяного насоса ПВНК 1-10
(http://www.ntpo.com/techno/techno2_2/21_1.shtml) появилась целая линейка  аппаратов данного типа, которые оказались востребованными от Дальнего Востока до Чехии и Сербии. Однако недавние события уходящей зимы показали, что привязка отопления и горячего водоснабжения только к электрическим сетям может сослужить недобрую службу. Видимо даже при наличии центрального отопления надо иметь дежурный вариант- «скорую помощь», способную компенсировать отключение электроэнергии, чтобы спасти отопительную систему от размораживания, а людей от холода. Такой «скрой помощью» стал аппарат«Теплоспас». Работа его основана на принципе пароводяного насоса, т.е. по патенту №11500,но источником нагрева в нем служит не электричество, а любой огневой источник тепла. Это может быть газ, солярка, бензин, уголь, дрова и другие горючие материалы. Конструктивно он представляет собой вертикальный жаротрубный котел, который может быть установлен как на специальной топке, так и на газовой или дровяной плите и даже на костре. Причем дымогарные трубки  изготовлены так, что заставляют горячие газы вращаться и центробежными силами прижиматься к стенкам этих трубок, максимально отдавая свое тепло воде, которая их окружает. А поскольку аппарат предназначен для работы в условиях отсутствия электричества, то ему добавили  еще одну функцию-генерацию электрического тока. Для этого на одном из патрубков разместили паровую турбину, на оси которой закреплен генератор. http://www.youtube.com/watch?v=NECIKbvErWA В качестве генератора используется шаговый электродвигатель. Поскольку аппарат мобильный, то в целях безопасности его генератор вырабатывает переменный ток напряжением 12-36 вольт, что достаточно  для освещения и для работы некоторых бытовых приборов. При необходимости напряжение можно увеличить с помощью трансформатора. Основной принцип работы  этих аппаратов защищен патентом РФ №2406040,МПК F24H1/08,2009 года.

Опубликовано в журнале "Беллона"


 Дополнительные параметры 12 авг 2011, 20:23
Пароводяные конденсационные насосы.
Принцип работы и применение.
Если необходимо подать воду из какой-то емкости,
например, из котла по трубопроводу на третий этаж здания,
то необходимо создать в этом трубопроводе давление в одну
атмосферу. На шестой этаж- две атмосферы. Обычно это
делает насос. Лопастной, центробежный или поршневой, но
насос, т.е. агрегат ,без которого в доме не будет ни
отопления, ни горячей воды. Но, как выяснили авторы
изобретения <Способ циркуляции жидкости по трубопроводу>
(патент N°11500,1996 года
http://www.ntpo.com/techno/techno2_2/21_1.shtml), вода
способна сама себя поднимать на любую высоту. Просто для
этого нужно какую-то небольшую ее часть превратить в пар.
Т.е. вскипятить эту самую часть.
Из одного литра воды получается 1673 литра пара . Чтобы
при кипении воды создалось давление 2-3 атмосферы в
закрытом сосуде, нужно чтобы получилось водяного пара
объемом 1-2 объема сосуда.
Если объем сосуда один литр, то нужно (1/22) - (2/22)
моля воды. Это получается 1-2 грамма воды на
литр.Теоретически получается, что испарив один литр воды,
можно поднять на шестой этаж пятьсот литров воды. Два
литра испаренной воды поднимут на двадцать метров одну
тонну воды. Как воду испарять? Самый дешевый способ-это
нагревать ее открытым огнем на дровах, торфе и пр. Однако
самый удобный способ- электрический. Встает вопрос- а что
будет после того, как полученный пар использовался? Насос
не может быть однократного действия. И вот эту проблему
авторы изобретения решили оригинально. Они греют не весь
бак с водой, а только маленькую его часть, маленький
бачок. После вытеснения воды из бачка, пар в нем
конденсируют и создают разрежение. Образовавшееся
разрежение всасывает очередную порцию воды. Снова
испаряют часть вошедшей воды и снова вытесняют ее из
бачка,
На базе сделанного изобретения было спроектировано и
испытано большой число аппаратов самого разного
назначения, связанных с нагревом и перекачиванием
жидкостей. Наиболее актуальными оказались аппараты для
автономного отопления и горячего водоснабжения,
позволившие отказаться от центрального отопления. А так
же насос, работающий от солнечной энергии, для
выкачивания воды из скважин .
Карпенко Сергей
(г. Рига)
From: "карпенко сергей" <carpenk...@yandex.ru>
To: "enwl" <e...@enw.net.ru>
Sent: Thursday, August 11, 2011 10:56 PM
Subject: Re: вопрос
--------------------------------------------------------------------------- -----
------------- *  ENWL  * ------------
Ecological North West Line * St. Petersburg, Russia
Independent Environmental Net Service: http://www.bellona.ru/enwl/
Russian: ENWL(discussions), ENWL-inf(FSU information), ENWL-misc(any
topics)
English: ENWL-eng (world information)
e...@lew.spb.org, enwl-...@lew.spb.org, en...@lew.spb.org,
en...@lew.spb.org
Subscription, Moderator: vf...@lew.spb.org or e...@enw.net.ru
Archive: http://enwl.bellona.ru/pipermail/
and http://groups.google.com/group/enwl/
SEE ALSO: http://www.bellona.org (English)and http://www.bellona.ru
(Russian)
RSS: http://groups.google.ru/group/enwl/feeds?hl=ru
(C) Please refer to exclusive articles of ENWL
-------------------------------------
ONLY if your address is subscribed:
Enwl-misc mailing list
Enwl-m...@enwl.bellona.ru
http://enwl.bellona.ru/cgi-bin/mailman/listinfo/enwl-misc

Информация.Пароводяные насосы.pdf
247K Просмотреть Загрузить

Горячая вода из воздуха




                                                 Горячая вода из воздуха.


Если поднести руку к чайнику, стоящему на газовой плите, в самом начале его нагрева и перед закипанием, то легко ощутить разницу в температуре воздуха, уходящего через вытяжку. Если вначале он почти холодный, то в конце нагрева руку удержать трудно. Это значит, что почти половина тепла при нагреве кастрюли или чайника «уходит в трубу». По ГОСТ КПД газовой плиты составляет 56%,но фактически он может быть еще ниже в зависимости от материала, в котором приготавливается пища, от чистоты ее поверхности, от формы поверхности, от расстояния до факела и т.п. Фактически большая половина сжигаемого газа –это бесполезные потери. И тем не менее, вода нагретая на газовой плите, обходится дешевле, чем, горячая  вода из водопроводного крана, а уж тем более дешевле воды, нагретой электричеством. Однако горячую воду можно получать еще дешевле, если использовать тепло, бесполезно уходящее с газовой плиты в вентиляционную трубу. Сделать это можно при помощи кухонного теплового аккумулятора ТАК (фиг1, фиг.2). Это устройство, улавливающее  тепло газовой плиты ,как от пламени горелки, так и от паров кипящей жидкости  в процессе приготовления пищи. Это тепло собирается поглотителем тепла, установленным на каретке, передается воде в бойлере и затем расходуется  на кухне и в ванной для санитарных и бытовых целей.  Каретка снабжена балансирами, которые компенсируют ее вес и делают перемещение каретки по направляющим без значительного усилия.
   После монтажа стойки и размещения каретки с теплопоглотителем  над плитой его с помощью двух гибких трубопроводов соединяют с баком для воды, который в свою очередь соединен с водопроводом. В процессе приготовления пищи на плите каретка  находится в верхней части между конфорками и вытяжкой (Фиг.1) Все тепло, уходящее с плиты ,проходит через теплопоглотитель и отдает ему свою тепловую энергию, которая тут же передается воде ,заполняющей его. Вода, нагревается и по трубопроводу поднимается в бак, а холодная вода из бака опускается в зону нагрева. Вода в баке нагревается, и температура ее постоянно подпитывается в процессе    приготовления пищи. Когда необходимо использовать накопившуюся горячую воду, то открывают кран водопровода и холодная вода заполняет нижнюю часть бака, вытесняя горячую воду из верхней части. Если необходимо  большое количество воды, например, для душа или ванны, то каретку опускают в нижнее положение до уровня горелок (Фиг.2), включают  нагрев и открывают водопроводный кран. Начинается непрерывный проточный нагрев воды. Использование такого аккумулятора позволяет значительно сократить расходы на горячую воду и в кратчайшие сроки компенсировать затраты на изготовление или приобретение такого агрегата.

Статья для журнала "ИР"


Паровакуумные насосы

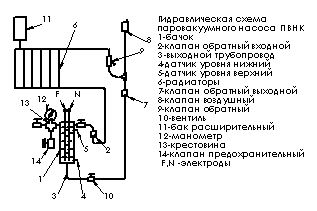

Насос для перекачки жидкости –ПВНК 1-10 (рис.1)не имеет ни одной подвижной детали, но тем не менее перекачивает воду по трубам под любым необходимым давлением. Причем давление это он автоматически изменяет в зависимости от сопротивления, которое оказывает ему трубопроводная система. И работает в режиме четырехтактного двигателя.(Рис.2) Сам насос представляет собой герметичный бачок с двумя или более, в зависимости от мощности и фазности сети, электродами и двумя клапанами- впускным и выпускным. Однако для контроля и управления процессом перекачки он снабжен другими элементами  сантехники.  Схема ПВНК представлена на рис.1.
Работает насос следующим образом. Бачок 1 и вся отопительная система заполняется водой. На электроды F,N подается напряжение. Между ними проходит ток и вода нагревается. Вместе с ростом температуры воды  увеличивается давление в бачке 1 и сила тока в  межектродном пространстве (t1).Вода начинает вскипать и пар поднимается в верхнюю часть бачка 1.Не имея возможности выхода и вытеснения воды, пар в бачке накапливается и сжимается, поднимая давление внутри бачка 1. Это первый такт работы насоса. Когда количество сжатого пара в бачке и его давление достигнут величины гидравлического сопротивления системы, вода начнет выходить из бачка 1 через обратный клапан 7 и поступать в радиаторы 6,вытесняя оттуда остывшую воду в расширительный бак 11.(t2)Это второй такт.
Снижение уровня жидкости ведет к уменьшению площади контактирования электродов с водой и уменьшению тока. Как только уровень воды достигнет нижнего датчика уровня, ток отключается и пар, вытеснив остатки воды, конденсируется. Образуется вакуум(t3).Это такт три. Вакуум открывает клапан 2 и вода из обратной линии и радиаторов 6 засасывается в бачок 1,а на ее место приходит вода из расширительного бака  11.(t4).Как только уровень воды достигнет верхнего датчика 5 уровня, нагреватель снова включится. Далее цикл повторяется. Когда температура помещения достигнет заданного значения, автоматика отключает нагрев. В простейшем виде такой насос может быть расположен прямо на трубе отопительной системы рядом радиатором http://www.ntpo.com/techno/techno2_2/21.shtml или выполнен в виде
автономного теплового узла   http://www.ntpo.com/techno/techno2_2/21_1.shtml   Преимущество таких аппаратов перед другим отопительным оборудованием в первую очередь в том, что это компактное, мобильное и  универсальное устройство. Для него не требуется специального помещения , специальной разводки . Насос может быть подключен к любой отопительной системе в любом месте с помощью двух гибких трубопроводов. Пульсирующий способ прокачки воды создает в трубах циклическое изменение давления и скорости движения жидкости, что предотвращает образование осадков   на стенках трубопроводов и улучшает теплоотдачу системы, повышая ее КПД.
Несмотря на то, что насос такого типа рассчитан в первую очередь на электрический способ нагрева, тем не менее сам принцип можно использовать и с другими источниками нагрева. Например, огневыми- дрова, уголь, газ. И в самом желательном варианте- солнечный нагреватель. И именно солнечный нагреватель был использован авторами этого изобретения (RU 2406040, 2009 года) в скважинном насосе, предназначенном для южных регионов СНГ, в частности, для Узбекистана.

         https://www.youtube.com/watch?v=Woenim7qYGY






Огонь-сам грею,сам качаю




Котлы «Roselka » - новое техническое решение.
      Котлы «Roselka» ( рис.1) внешне ни чем не отличаются от водогрейных огневых котлов того же типа. Та же топка с колосниками, зольником и дымоходом, тот же котел, собранный из трубчатых секций, экономайзер, подающий и обратный трубопроводы (рис.2). И только в топке имеется один элемент, которого нет в других котлах- цилиндр, имеющий два штуцера- входной и выходной ( рис.3). Это пароводяной насос ПВНК. В его функции входит перекачивание воды по трубам без электрической энергии и без циркуляционного насоса. По сути это         четырехтактный паровой двигатель, где в качестве поршня используется вода. Применение такого насоса в отопительной системе принципиально меняет характер движения жидкости по трубопроводам, создавая в трубах то избыточное давление ,то разрежение (рис.4.)
   р.
    ПВНК самостоятельно определяет величину необходимого для транспортировки воды давления. Это обеспечивается давлением пара в цилиндре ,которое нарастает до тех пор, пока давление в цилиндре не сможет вытеснить массу воды в систему. Поэтому он способен подать воду на любой этаж здания. В котле может устанавливаться два насоса ПВНК. Один для отопительной системы, а второй для нагрева и перекачивания воды для бытовых и санитарных нужд. При этом вакуум, создаваемый насосом, способен выкачивать воду из колодцев, водоемов и скважин. Пульсирующий характер движения воды по трубам влияет и на теплоотдачу всей системы. Поскольку движение воды становится неравномерным, то вода перемешивается по течению трубы, охлажденная вода от стенок попадает в середину потока, а более горячая соприкасается со стенками трубы, увеличивая теплоотдачу и КПД всей системы. Кроме того, толчковый характер движения воды с изменением давления препятствует образования отложений на стенках трубы и удаляет образовавшийся осадок, очищая трубы и повышая их теплопередачу.

Циклограмма работы пароводяного насоса ПВНК.
Р - давление в цилиндре, Т-температура воды в цилиндре,V-объем воды в цилиндре ПВНК,t1-время нагрева воды до образования пара,t2-время вытеснения воды из цилиндра,t3-время конденсации пара,t4-время всасывания воды в цилинд





Котельная на плите



                             Проточный кухонный нагреватель.

Предназначен для проточного нагрева воды с помощью кухонной газовой плиты, а также для  дистилляции спиртосодержащих жидкостей без использования охлаждающей воды. Он крепится на газовой плите вместе с крышкой этой плиты или вместо нее с помощью двух шарниров. В нерабочем положении проточный нагреватель поднят в вертикальное положение, к стене (рис. 1).При периодическом пользовании  и при перевозке к местам использования он хранится в специальном футляре .Для нагрева воды его поворачивают на собственном шарнире (рис.2 ) и опускают на газовые горелки плиты (рис.3).
Из двух штуцеров, имеющихся в нижней части нагревателя, один соединяют с водопроводом или с баком холодной воды, а второй соединяют с краном, душем или шлангом, по которому вода будет подаваться к месту ее использования. Включают воду и зажигают необходимое количество конфорок. Теплопоглощающая поверхность нагревателя выполнена из тонкостенных медных трубок и составляет 1700 кв.см.Общая мощность газовой плиты при работе четырех конфорок составляет 8-12 кВт
         Чтобы помыть посуду потребуется порядка 4-6 кВт - это 2-3 л/мин, для душа необходимо минимум 8 кВт - это 4 л/мин. Мощность одной конфорки составляет 2-3 кВт.Если необходимо  принимать ванную, то потребуется мощность около12- 13 кВт,что могут обеспечить четыре конфорки. Можно использовать накопительный бак, в котором вода нагревается за счет круговой циркуляции ее через нагреватель.
    Чтобы обеспечить такую мощность электрическим проточным нагревателем потребуется трехфазная электрическая сеть напряжением 380 вольт, что для квартиры нереально и дорого. Для установления газовой колонки необходимы специальные работы и определенные требования к помещению. Данный аппарат ничего этого не требует.
Поверхность медного радиатора площадью 1700 кв.см обеспечивает не только быстрый нагрев воды в трубах, но и быстрое ее  охлаждение потоком холодного воздуха. Способность быстрого охлаждения воздухам позволила использовать этот аппарат в качестве дистиллятора воздушного охлаждения. Для этого он устанавливается на опоры (рис.4), которые снабжены одним или двумя бытовыми вентиляторами, и при поступлении пара в верхний штуцер он перемещается вниз и конденсируется, вытекая из нижнего штуцера.
Габариты, мм :500х400х40
Масса, кг-4

Kesselhaus auf dem Teller



Flow-Through-Küche Heizung.


Zum Erhitzen von Wasser durch die Gaskochplatten, aber auch für die Destillation von Alkohol enthaltenden Flüssigkeiten ohne Verwendung von Kühlwasser fließt, bestimmt. Es ist auf einem Gasherd mit dem Deckel der Platte oder anstelle der Verwendung von zwei Scharnieren befestigt. In der Ruhestellung Durchlauferhitzer ist an einer vertikalen Position an der Wand angehoben (Fig. 1) .Bei Verwendung periodischer und Transport zu den Orten der Benutzung, in einem speziellen Fall .Für Heizwasser in eigenen Lagerbock (Fig.2) gespeichert ist, und senkt das Gas an Brennerplatte (Abbildung 3).
Der beiden Düsen an der Unterseite des Heizelements verfügbar ist mit einer Wasserleitung oder dem Kaltwasserbehälter verbunden ist und mit dem zweiten Wasserhahn, eine Dusche oder Schlauch, durch welche Wasser zum Verwendungspunkt zugeführt wird. Fügen Sie Wasser und Licht notwendige Anzahl von Brennern. Wärmeabsorbierenden Oberfläche der Heizung wird von dünnwandigen Kupferrohr gefertigt und ist 1700 kv.sm.Obschaya Stromgasherd mit vier Koch Arbeit 8-12 kW
Zum Waschen die Gerichte müssen ca. 4-6 kW - ist 2-3 l / min, für die Seele muss mindestens 8 kW - 4 l / min. Leistung einer Kochplatte ist 2-3 kVt.Esli sollte Bad zu nehmen, müssen Sie Leistung 13 kW okolo12- dass vier Kochstellen bieten. Es ist möglich, einen Speichertank, in dem Wasser durch Zirkulieren durch einen Ringheizkörper erhitzt verwenden.
Um diese Leistung elektrische Heiz- liefern erforderliche Drehstromnetzspannung von 380 Volt, die unrealistisch für Wohnungen und teuer ist. Um eine Gassäule aufzubauen erfordert spezielle Arbeit und spezifischen Anforderungen platziert werden soll. Diese Einheit muss nicht alles verlangen.
Kupferoberfläche von 1700 cm² Heizkörper bietet nicht nur eine schnelle Erwärmung von Wasser in den Leitungen, aber die rasche Abkühlung der Kaltluftstrom. Die Fähigkeit, schnell Kühlluft darf dieses Gerät als Destillateur der Luftkühlung verwenden. Zu diesem Zweck ist auf dem Träger montiert ist (Figur 4), die mit einem oder zwei Haus Lüfter vorgesehen sind, und der Eintritt von Dampf in die obere Düse ist nach unten und kondensiert bewegt wird, die sich aus der unteren Düse.
Abmessungen, mm: 500h400h40
Gewicht, kg-4

Отопление вакуумом




                                         Отопление  вакуумом.

       Давно существует притча о техническом остроумии русского мужика. Согласно этой притче на берегу Невы лежал огромный, в десятки тонн  валун, который сильно мешал движению транспорта. Вывезти его был сложно, поскольку ни один кран поднять его не мог. Стали инженеры голову ломать, деньги и сроки считать на удаление камня, на экскаваторы и трейлеры, ну и , как полагается, на премию за свой титанический труд от мэрии  С-Петербурга. И тут объявился простой мужичок, который пообещал  убрать камень за одну ночь. Посмеялись над ним прорабы , но согласились доверить ему это за мизерную плату (это уж ,как повелось в России платить изобретателям). И вот утром приехали прорабы к Неве, а камня уже и след простыл. Только свежая землица рассыпана на месте камня и мужичок с лопатой в руках весь мокрый от пота. Как, неужели увез? Постучал мужичок лопатой по свежей землице и услышали прорабы стук камня под землей. Оказывается, мужик выкопал котлован рядом с валуном, а потом столкнул валун в котлован и заровнял землей. А оставшуюся  землю сбросил в Неву.
 Приблизительно то же придумал другой русский мужичок, когда у него посередине зимы отключили электричество, и циркуляционный насос перестал создавать давление в отопительной системе.
    А почему, собственно, давление? Чтобы толкать жидкость по трубам. Тело движется, если его толкают или тянут. Или устраняют  силы, препятствующие его движению под собственным весом , как поступили с камнем. И поместил он эту самую «яму» на обратной линии отопительного контура  в самом его конце. Это небольшой герметичный бачок, в котором периодически вода превращается в пар, а затем пар конденсируется и создается вакуум. И тогда вся жидкость системе движется в направлении этого бачка, как  под действием собственного веса, по аналогии с валуном, так и под действием всасывающей силы вакуума. Т.е. вакуум тянет на себя всю жидкость по трубам и радиаторам. Осталось решить вопрос, чем нагревать жидкость в бачке. В случае с отопительной системой вопрос решается сам собой- тем же, чем и нагревается теплоноситель. Это может быть газовое пламя,может быть пламя от дров, угля или  торфа  , керосина или бензина .
И, как оказалось на практике, уже сам насос такого типа может служить и служит заменителем котла. Т.е. в этом насосе вода или другой теплоноситель нагревается, затем проталкивается в подающую линию отопительной системы образовавшимся паром, а затем всасывается в насос возникающим при конденсации разрежением. В результате получается не только простая по конструкции и маленькая по габаритам отопительная система, но еще и экономичная. Это связано с тем, что для движения воды частично используется энергия гравитации жидкости, когда она под собственным весом входит в бачок насоса. А также повышенная теплоотдача отопительной системы, возникающая в результате неравномерного, циклического движения жидкости. 12 марта 1981 года Государственный комитет СССР по делам изобретений и открытий зарегистрировал открытие «Закономерность изменения  теплоотдачи на стенках каналов с дискретной
турбулизацией потоков при  вынужденной конвекции», сделанное докторами технических наук Э. К. Калининым, Г. А. Дрейцером, Г. И. Ворониными др. Оказалось, что при неравномерном движении жидкости, происходит самоочищение стенок трубопроводов, и коэффициент теплоотдачи увеличивается в разы. («ХИМИЯ И ЖИЗНЬ», ЖУРНАЛ  АКАДЕМИИ НАУК СССР.№ 1,1982,стр.63-67).
    Такой насос-нагреватель очень эффективно и экономично работает и от электроэнергии. http://www.ntpo.com/techno/techno2_2/21_1.shtml Причем для нагрева теплоносителя может использоваться как электродный нагреватель (рис.4), выполненный из полипропиленовой или стальной трубы, так и индукционный   в виде спирали, намотанной на корпус насоса. Или с использование ТЭНа, размещенного, например,  внутри корпуса фильтра «Аквафор» .Расход электроэнергии на отопление помещения составляет 0,02-0,04 кВт час на 1 кв.м при высоте потолков 3м.
   Паровакуумный способ работы насоса позволил применить его для выкачивания жидкости из скважин и колодцев, используя для этого тепло солнечный лучей. Для этого бачок насоса помещают в фокус параболического концентратора .Поскольку мощность теплового потока  Солнца составляет от 1 до 4 кВт. час на 1 кв.м, то это позволяет обеспечить любую необходимую производительность гелионасоса. Изменяя размер концентратора и разместив его в зоне достаточной активности Солнца, можно без каких - либо затрат на ежедневное обслуживание и потребляемую энергию получать  в непрерывном режиме воду из подземных источников или водоемов .При этом для изготовления концентратора не требуется каких-то сложных технологий, он изготавливается из листа полированной, нержавеющей стали по шаблону обычной параболы, построенной по известной формуле  или по упрощенному способу.
Упрощенный способ построения параболы
Для того чтобы нарисовать параболу, потребуется линейка, угольник, нить длиной, равной большему катету угольника, и кнопки. Прикрепим один конец нити к фокусу, а другой - к вершине меньшего угла угольника. Приложим линейку к директрисе и поставим на нее угольник меньшим катетом. Карандашом натянем нить так, чтобы его острие касалось бумаги и прижималось к большему катету Будем перемещать угольник и прижимать к его катету карандаш так, чтобы нить оставалась натянутой.При этом карандаш будет вычерчивать на бумаге параболу

Heizung Vakuum




Heizung Vakuum.

Es ist seit langem eine Parabel über die technische Raffinesse des russischen Bauern. Nach diesem Gleichnis von den Ufern der Newa war eine riesige, zehn Tonnen von Felsbrocken, die stark mit dem Verkehr behindern. Es war schwer zu nehmen, weil keiner der Kran zu heben konnte aber nicht. Stahl Ingenieure Kopf zu zerbrechen, Geld und Bedingungen zur Entfernung der Stein, Bagger und Anhänger betrachtet, und, wie erwartet, für die Auszeichnung für seine titanische Arbeit von der Gemeinde Saint-Petersburg. Und dann tauchte ein einfacher kleiner Mann, der den Stein in einer Nacht zu entfernen versprochen. Vorarbeiter lachte ihn aus, aber vereinbart, um es ihm zu wenig Geld anvertrauen (das ist, wie üblich in Russland Erfinder bezahlen). Und am Morgen kam, um Neve Superintendenten und der Stein weg war. Nur frisches Stück Land an der Stelle aus Stein und kleine Mann mit einer Schaufel in der Hand schweißgebadet gestreut wird. Wie, wirklich genommen hat? Knocked den kleinen Mann mit einer Schaufel auf dem frischen Stück Land und hörte ein Klopfen Superintendenten Steinuntergrund.Es stellt sich heraus, der Mann grub eine neben dem Felsblock, und dann schob den Stein in die Grube und völlig ebenen Boden. Und der Rest der Welt in die Newa geworfen.
Über das gleiche wie fand eine andere russische Bauer, als er in der Mitte des Winters, ohne Strom, und die Zirkulationspumpe nicht mehr Druck in der Heizungsanlage erstellen.
Und warum in der Tat der Druck? Um die Flüssigkeit durch die Rohre zu schieben. Der Körper bewegt sich, wenn geschoben oder gezogen. Oder Beseitigung der entgegengesetzten Kräfte seiner Bewegung unter ihrem eigenen Gewicht, wie es mit dem Stein gemacht. Und er tat das gleiche "Loch" auf der Rückseite des Heizkreises ganz am Ende. Dies ist ein kleiner luftdichten Behälter, in dem periodisch Wasser verwandelt sich in Dampf und dann der Dampf kondensiert und erzeugt ein Vakuum. Und dann bewegt sich das System in die Richtung der Tankflüssigkeit, unter der Wirkung seines Eigengewichtes, in Analogie zu dem Felsbrocken, und durch die Saugkraft des Vakuums. Dh Vakuum zieht die gesamte Flüssigkeit durch Rohre und Heizkörper. Es bleibt das Problem, als die Flüssigkeit in dem Tank zu erwärmen lösen. Im Fall des Heizsystems entscheidet soboy- die gleichen Dinge und das Kühlmittel erwärmt wird. Diese kann eine Gasflamme, kann die Flamme von Holz, Kohle oder Torf, Kerosin oder Benzin sein.
Und, wie es in der Praxis aufgetreten ist, ist die Pumpe selbst bereits dieser Art können auch als Ersatz eines Kessels dienen.Dh Diese Pumpe Wasser oder andere Kühlmittel wird erhitzt und dann eingeschoben in die Zufuhrleitungssystem wird durch Erhitzen mit Dampf gebildet wird, und dann in den Sog der Pumpensaugseite der bei der Kondensation entstehenden. Das Ergebnis ist nicht nur in ihrer Struktur einfach und klein Heizsystem, sondern auch wirtschaftlicher. Dies ist aufgrund der Tatsache, dass für die Bewegung der Wasserenergie verwendet wird zum Teil Schwerkraft Fluid, wenn es in den Tank der Pumpe gelangt durch die Schwerkraft. Neben der erhöhten Wärmeheizung, was uneben ist, kreisförmige fließenden Bewegung. 12. März 1981 die UdSSR Staatskomitee für Erfindungen und Entdeckungen registriert die Eröffnung von "The Muster von Veränderungen in der Wärmeübertragung auf die Wände der Kanäle diskreter
Verwirbelung fließt mit forcierter Umluft ", die von Doktor der technischen Wissenschaften, EK Kalinin, GA Dreitser, GI Voronin et al. festgestellt, dass bei nicht-gleichförmige Bewegung der Flüssigkeit, gibt es selbstreinig die Rohre und Wärmedurchgangskoeffizient steigt deutlich gemacht. ("Chemie und Life", Zeitschrift der Akademie der Wissenschaften SSSR.№ 1,1982, str.63-67).
Solch eine Pumpe-Heizung sehr effizient und wirtschaftlich, und arbeitet mit elektrischer Energie.Außerdem http://www.ntpo.com/techno/techno2_2/21_1.shtml Heiztemperatur kann als Heizelektrode (Figur 4) aus Polypropylen oder einem Stahlrohr und die Induktionsspule hergestellt verwendet werden, wie auf dem Pumpengehäuse gewickelt . Oder mit der Verwendung von PETN platziert, zum Beispiel innerhalb des Filtergehäuses "Aquaphor" .Raskhod Strom für die Raumheizung ist 0,02 bis 0,04 kWh pro 1 Quadratmeter mit einer Raumhöhe von 3m.
Parovakuumny Weise zu pumpen es möglich, es für das Pumpen von Flüssigkeit aus den Vertiefungen und Vertiefungen, unter Verwendung der Wärme von der Sonne verwendet werden. Um dies zu Flüssigkeitsbehälter befindet sich im Mittelpunkt einer Parabolkonzentrator .Poskolku Leistungssolarwärmefluss platziert zwischen 1 und 4 kW. 1 Stunde pro Quadratmeter, ermöglicht es Ihnen, alle erforderlichen Leistungen Solarpumpen liefern. Ändern der Größe der Nabe und legen Sie sie in einem Gebiet mit ausreichender Sonnenaktivität kann nicht sein - oder tägliche Unterhaltskosten und den Energieverbrauch im Dauerbetrieb, um Wasser aus unterirdischen Quellen oder Reservoirs Wenn dieses zur Herstellung Hub benötigt keine komplizierte Technik zu bekommen, es gemacht wird aus einem Blech aus poliertem Edelstahl für normale Parabel Muster aus der bekannten Formel oder das vereinfachte Verfahren konstruiert.
Vereinfachtes Verfahren zum Konstruieren einer Parabel
Um eine Parabel zu zeichnen benötigen Sie ein Lineal, quadratisch, Gewindelänge gleich einem Bein mehr gon und Schaltflächen. Befestigen Sie das eine Ende des Fadens auf den Brennpunkt, und die andere - an die Spitze der kleineren Winkel des Polygons. Das Lineal an die Schulleiterin und legte ihre Ellbogen senken Sie das Bein. Wir strecken Bleistift Faden, so dass seine Spitze das Papier berühren und Pressen für mehr Wir bewegen Arm- und Beinfreiheit gegen eine Etappe seiner Stift gedrückt, so dass der Faden blieb natyanutoy.Pri dies Bleistift auf dem Papier Parabel gezogen werden
